システム奮闘記:その105

電場エネルギー



Tweet

(2016年5月22日に掲載)

電場エネルギーと次元解析

 単位体積辺りの電場エネルギーは以下の式で表わされる。
単位体積辺りの電場エネルギの式
単位体積辺りの電場エネルギの式
誘電率を質量、電場を速度と見ると、運動エネルギーの式に見える。
でも、そんな単純な話ではなさそうだ。

 上の式が本当に単位体積辺りの電場エネルギーなのかを確認するため
次元解析をしてみる。

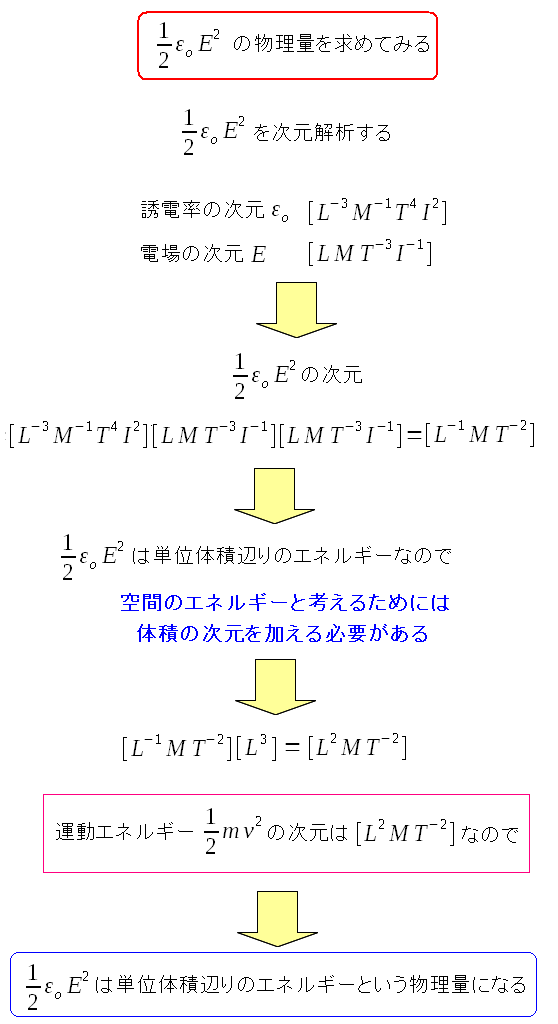

単位体積辺りの電場エネルギーを次元解析してみる
単位体積辺りの電場エネルギーを次元解析してみる
単位体積辺りの電場エネルギーの物理量なのがわかった。

 だが、どうやって電場エネルギーの式を導けるのか見てみる事にする。


マックスウェルの応力を使って電場エネルギーを求める

 単位体積辺りの電場のエネルギー。  マックスウェルの応力の観点で見てみる事にする。  まずは電荷を帯びた球体を見てみる。
電荷を帯びた球体と静電張力
電荷を帯びた球体と静電張力
半径aの電荷を帯びた球体を見てみる。
外に向って働く静電張力がある。
単位面積辺りの力になる。

 この球体を、ギュッと押してΔaだけ半径を縮めるとする。

ギュッと押してΔaだけ半径を縮める
電荷を帯びた球体を、ギュッと押してΔaだけ半径を縮める
この時、Δaだけ縮めるためには、どれくらいの仕事が必要なのかを計算する。

 実際に計算してみる。

Δaだけ縮めるためには、どれくらいの仕事が必要なのかを計算する
Δaだけ縮めるためには、どれくらいの仕事が必要なのかを計算する
仕事量が求まった。
これを単位体積辺りの仕事量にすると
単位体積あたりの電場のエネルギーと一致するのだ。


荷電粒子の集合から空間の電場エネルギーを求める

 マックスウェルの応力を使って求めた、単位体積辺りの電場エネルギーは 一様に電荷密度を持った球体を縮めた場合になる。  もし、各地点にバラバラで、しかも異なる電荷を持った荷電粒子がある場合 それらが作り出す電場エネルギー(単位体積辺り)を求める  空間に複数の電荷が散らばっている場合を考える。電位ポテンシャルの所で触れたが、 この時、空間の電位ポテンシャルは足し合わせができる。
複数の荷電粒子がある場合の電位の重ね合わせ
複数の荷電粒子がある場合の電位の重ね合わせ
各荷電粒子が作る電位を足し合わせた物が、その位置での電位になる。
スカラーなので、単純に足し合わせるだけで良いのだ。

 だが、ここで考える事が出てくる。

 複数の電荷を空間に置くためには

 どれくらいのエネルギーがいるねん

 この時、無限に遠い場所は、電気ポテンシャルがゼロとする。
 無限に遠い場所から、電荷を運んできていると考えるのだ。


 そこでまずは、2個の電荷を置いた場合、置くのに必要なエネルギーを求めてみる。
 そのためには、まず2個の電荷が作る電位ポテンシャルを求める。

2個の電荷が作る電位ポテンシャル
2個の電荷が作る電位ポテンシャル
q1が作る電位ポテンシャルと、q2が作る電位ポテンシャルだ。

 電位ポテンシャルがわかれば、無限の彼方から所定の位置に
電荷を運ぶのに必要なエネルギーを求めれば良いのだ。

2個の電荷を置いた場合、置くのに必要なエネルギーを求めてみる
2個の電荷を置いた場合、置くのに必要なエネルギーを求めてみる
最初に電荷を運ぶ際は、電位ポテンシャルは発生していないので
電荷を運ぶのにエネルギーは必要ない。

2個目の電荷を運ぶ際、1個目の電荷が作る電位ポテンシャルがあるので
2個目の電荷を運ぶ際、エネルギーが必要になる。

どっちが先においても、実は必要なエネルギーは変わらない。
そこでどっちが先においても支障がないように、折衷案の式(?)にしているのだ。

 次に複数個の電荷の場合を考えてみる。

複数個の電荷の場合
複数個の電荷の場合
複数の場合でも同じ事が言える。
最初に電荷を運ぶ際はエネルギーが必要ない。
だが、2個目以降は、それまでに置かれた電荷が作る電位ポテンシャルがあるので
運ぶのにエネルギーが必要になる。

この場合も、どの電荷を置くか、順番を変えても、必要なエネルギーは変わらないので
折衷案みたいな式になる。

 次に、ある電荷密度を持った微小体積の場合を考える。

2個の電荷密度を持った微小体積の場合
2個の電荷密度を持った微小体積の場合
2個の電荷の場合と全く同じだ。

 そして複数の、電荷密度を持った微小体積の場合を考える。

複数の、電荷密度を持った微小体積の場合
複数の、電荷密度を持った微小体積の場合
ここでも置いた順番を変えても、必要なエネルギーは同じになる。

 ところで無限に広がる空間で、無限に電荷密度を持った微小体積が存在する場合を考える。

無限に広がる空間で、無限に電荷密度を持った微小体積が存在する場合
無限に広がる空間で、無限に電荷密度を持った微小体積が存在する場合
無限に広い空間が、上図の式を触る際に重要になってくる。
ガウスの定理が出てくる。無限に広い空間なので、無限に遠い場所で
面積分を行なう事で、0になるのだ。

そして空間全体の電場エネルギーの式が求まる。
そこから単位体積辺りの電場エネルギーの式を抜き出す事ができるのだ。

 だが思った。

 何か解せない

 電場エネルギーを導いてきた過程では、空間中に電荷や電荷密度が存在する場合になる。

 真空中を飛んでいる電磁波には電荷がないので

 真空中の電場エネルギーと結びつかへん

 なのだ。

 真空中の電磁エネルギーはポインティングベクトルというのがあり
それでエネルギーを移動させているのだが

 何か釈然としない

 のだ。

 だが、力尽きたので、今回は、ここで諦めることにした。
