システム奮闘記：その105

静電場中の渦なしの法則

(2016年5月22日に掲載)

渦なしの法則

　渦なしの法則とは、静電場の場合に成り立つ法則なのだ。

静電場における渦なしの法則の式

積分形と微分形がある。静電場の場合、電場と微分演算子(∇)の外積がゼロになる。勘の鋭い人は、ストークスの定理を連想するかもしれない。でも、私は全く連想しなかった。


　上記の式がどういう意味なのか、見ていく事にする。


　ところで、微分形には回転のrotが出てくる。
　一般的に以下の図のような説明がされている。

rotは回転という説明

測定値点に水車があると考える。ベクトルの流れが場所によって異なる場合強い方が水車を回わして、回転させるという発想だ。 rotは、回転軸方向のベクトルになるのだ。


　この時点で、渦なしの法則と、rot(回転)は結びつかないので

　だから何やねん?

　になる。


　電磁気の本を見ながら、渦なしの法則を導いてみる事にした。
　まず静電場中に荷電粒子を置き、ぐるっと1周させた場合の
仕事量を求めてみる。

静電場をぐるっと1周しても電荷がする仕事は同じ

電位とは、電場における高さに相当する。
電荷を高い所に引っ張りあげても、その後、元の場所に戻せば
電荷がした仕事はゼロになるのだ。

(1周させる際は反時計回り)

1周させる時、2次元のグリーンの定理やストークスの定理と同様
反時計周りになっている。
ぐるっと1周させる時の、正の方向の回転になる。
なぜ反時計周りにしているのかは後述しています。


　ここでストークスの定理が役に立つ。

静電場でもストークスの定理が成り立つ

静電場でもストークスの定理が成り立つ。そのため、渦無しの法則の( ▽×E =0 )が成り立つのだ。


　静電場では

　渦なしの法則 ▽×E =0 が成り立つ

　のだ。


　ところで、本当に静電場でストークスの定理が成り立つのか。
　そこで実際に計算して、成り立つ事を示してみたのだ。

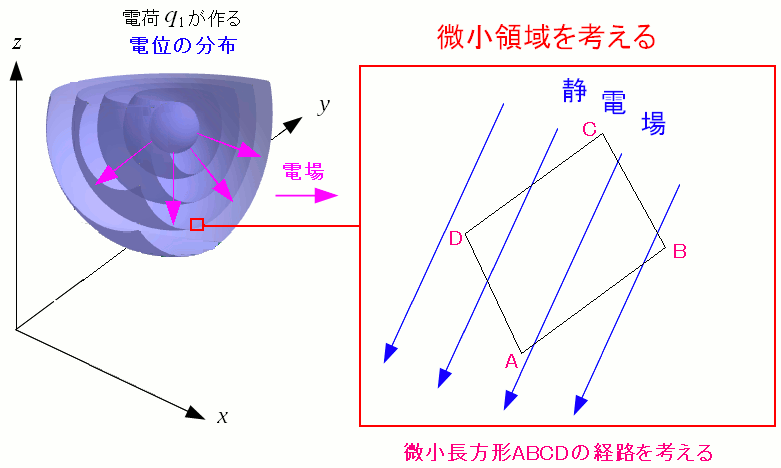

静電場の空間の微小領域に長方形を設ける

微小な静電場の空間の微小領域に長方形ABCDを設ける。


　長方形の上を荷電粒子をのせて、微小領域を、ぐるっと1周させる。
　その時の、電荷がする仕事量を求める。

荷電粒子を、微小な長方形の外周を1周させる。

A→BとC→Dでの仕事量を求める。互いに平行な辺での仕事量の差を求めるのは、計算を楽にするためなのだ。


　そして残りの2辺の仕事量を求める。

電荷がする仕事量を求める

残りの辺 B→Cと、D→Aでの仕事量の差を求める。


　そして仕事量の合計を求める。

電荷がする仕事量の合計

微小領域で、長方形上を、ぐるっと1周した時、電荷がする仕事が求まった。


　求まった数式の意味を考える。

求まった数式の意味

長方形の面積と、面に垂直なベクトルが求まった。


　この微小な長方形を、いくつも重ねると以下のようになる。

微小な長方形を重ねると、大きな外周になる

静電場なので微小領域を1周しても、大きな長方形を1周しても合計の仕事量はゼロになり、同じになるのだ。ストークスの定理も求まった。


　さて、1歩前に戻って、微小領域での1周した時の電荷がする
仕事量がゼロである事を考える。

微小領域の長方形で1周した時の仕事量はゼロ

静電場で、微小領域の長方形で1周した時の仕事量はゼロ。だが面積やベクトルはゼロでないため、この式を満たすためには ▽×E =0 になる必要がある。


　ところで

　▽×E =0 はどういう状態やねん!!

　という疑問が生まれてくる。

▽×E =0 はどういう状態

ベクトルの流れの所に水車を置いた説明をよく見る。水車が回転しない状態を ▽×E =0 という状態だ。


　そして、▽×E =0 は外積がゼロという意味だ。

　外積(クロス積)がゼロというのは、お互いが平行という意味なので

　▽(ナブラ)は、電場と同じ向きのベクトル

　と解釈して良いのだろうか?

▽×Eの意味を考える

ここでは、∇(ナブラ)にはベクトルの意味はなく
単なる微分作用素であり、∇をベクトルの形にして計算すると
rotの形が、外積(クロス積)として表現できるにすぎないのだ。

だが、その事は後になって知った事なので、渦なしの法則の微分形と出会った時
∇(ナブラ)は、どういうベクトルなのか、考え込んでしまったのだ。


　一体、どう解釈すれば、エエねん!!

　だが、後になって、rotはベクトルの微分だと知った。
　▽×Eは、ベクトルEの微分なので、以下のように解釈できる。

▽×Eは、ベクトルEの微分

▽・Eは、流入と流出のベクトルの変化量だった。 ▽×Eは、隣のベクトルとの変化量だ。だが、▽×Eで求まる外積の向きは、▽とEに垂直なのでどういう意味を持つのか、悩んでしまう。それについては後述しています。


　先に答えを言ってしまったのだが、

　これで良いのだ

　と、バカボンのパパのように決め台詞を言う。

rotはベクトルの微分について
本当の事を書くと、学生時代も、この原稿を書きはじめた時も回転のrotが、ベクトルの微分とは知らなかった上そんな事すら考えもしなかった。だが、色々、調べていくうちに、ベクトルの微分だというのを知った。だが、前述に発散のdivもベクトルの微分だと書いた。 2つのベクトルの微分の違いと、rotがベクトルの微分であることを知ったのかその過程については後にある回転のrotはベクトルの微分や微分形式で書いています。

rotはベクトルの微分について

本当の事を書くと、学生時代も、この原稿を書きはじめた時も
回転のrotが、ベクトルの微分とは知らなかった上
そんな事すら考えもしなかった。

だが、色々、調べていくうちに、ベクトルの微分だというのを知った。
だが、前述に発散のdivもベクトルの微分だと書いた。
2つのベクトルの微分の違いと、rotがベクトルの微分であることを知ったのか
その過程については後にある回転のrotはベクトルの微分や微分形式で書いています。
