iSeries(AS400)で作成した伝票や封筒印字のデータを
Windows98の端末に入っているP-COMMを使って
データ転送を行い、そして伝発メイトを使って
各伝票の形式に合わせた印字を行っている。

赤く囲んだ部分「Local host」に印をつけて「OK」ボタンを押す。
後述しますが、「Local host」は自分の所にインストールした
VMwareを起動させる部分で、もう一方の「Remoto host」は
通信網を使って他のマシンに入っているVMwareを動かすものだ。

この段階では、何も設定されていない。
なので赤く囲んだ「New Virtual Machine」を選択し
ゲストOSのインストールの準備を行う。

赤く囲んだ「Typical」に印をつける。
設定に関して知識がない場合は、これを選ぶのが無難だ。
私も知識がないので「Typical」を選んだ。

ゲストOSの選択。色々なOSが選べる。
Windows系からLinux、FreeBSD、Solarisまで選べる。
ここでは目的のOSであるWindows98を選択した。

そして「次へ(N)」のボタンを押す

ゲストOSの名称と、ゲストOSが格納される
フォルダーとファイル名の指定を行う。

初期値は、OS名になるのだが変更は可能。
ここでは初期値の「Windows98」を使う。

ここでは赤く囲んだ「Use bridged networking」を選ぶ。
これは、ゲストOSにも独自のIPアドレスを割り振る形のようだ。

赤く囲んだ部分で2つ項目がある。
1つはゲストOSのディスク容量の設定で
ここでは初期値の8GBを選んだ。
2つ目は、この時、何かわからなかったので
初期設定のまま印をつけたままだった
詳細は後述(ディスク容量の設定の補遺)しています。

青く囲んだ所も、意味がわからなかったが、
初期値は印がついていなかったので、
印のないままにした。
詳細は後述(ディスク容量の設定の補遺)しています。

(個人的な見解として)
印をつける部分が2ヶ所あるのだが、2つとも
詳細を知らなくても問題はないと思ったりもする。
なので、何も知らないまま初期設定を使うのは
問題ないと思ったりする。

個人的な見解の修正(2008/11/8)

詳細を知らなくても問題がないと書きましたが
実は青く囲んだ部分に関しては、大きな問題がある事を、
Sambaの太田さんからご指摘を頂きました。

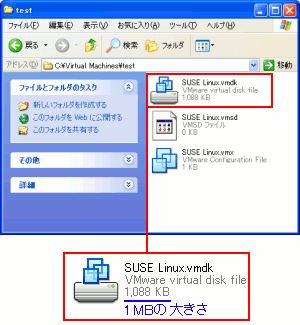

ゲストOSを格納するディスクを2Gに分割するかどうかだが
ファイルシステムがFATの場合、ファイルを2Gまでしか
認識ができないため、2G以上のファイルが作成できないのだ
もし、USBにコピーする場合、USBのファイルシステムは
FATの場合が多いため、2G以上のファイルを
記録できない問題が発生するのだ。

「システム奮闘記:その31」でファイルシステムの事を
取り上げながら、すっかり忘れていました (^^;;

赤く囲んでいる2つは、共にゲストOSの起動するためのボタン。
そして、ゲストOSのインストールの際も、このボタンを押す。

ゲストOSをインストールする場合も、
既にインストールされた物を起動する場合も、
最初にこの画面が出てくる。

Windows98の起動媒体をCD-ROMにするのかどうかの
選択を行う。ここでは一番上を選ぶ。

ディスクフォーマットが終わった後、
いよいよWindoes98のファイルなどのインストールが始まる。

仮想化OSの場合でも、1つのOSをインストールと見なし
ライセンスの扱いは同じだ。1台のパソコンだから
同じライセンスのOSを2つ搭載しては違反のなるのだ。

再起動を求める画面がでてくる。
ここで再起動をかければ、ゲストOSのインストール完了だ。

WindowsXP上で、Windows98が動いているため
非常に奇妙な感覚になる。

これを選んでゲストOSのOSに合わせた
「WMware Tools」をダウンロードしてくれる。

何も気にせず「install」を押す。

「WMware Tools」のインストールの準備が行われる。

「WMware Tools」のインストールの準備が完了した。

赤く囲んだ「標準」を選択するのが無難だ。
それ以外は、知識のある人が行えば良いのだ。

ここで「インストール」ボタンを押して
インストールを開始させる。

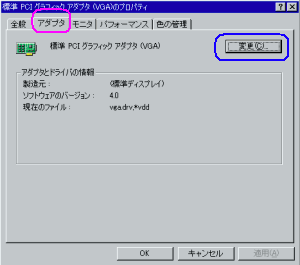

SVGAドライバを手動でいれてくださいという案内だ。
「OK」ボタンを押して、インストールを続行させる。

ここでインストールした内容を反映させるために
ゲストOSを再起動をさせる必要がある。

ドライバがあるフォルダーがわかっているので
赤く囲んだ部分に印をつけ「次」を押す。

ゲストOSのディスク内にドライバがあるので、
赤く囲んだ「ディスク使用」を選ぶ

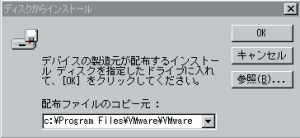

ドライバが格納されているフォルダーを選ぶため
「参照」を選ぶ

Cドライブの以下のフォルダーを選択する。
「c:\Program Files\VMware\VMware Tools\Drivers\video」

すると該当のドライバが出てくる。

該当のドライバが選択された状態になっている。
そして「OK」を押す。

赤く囲んだ部分を選択する。
これはゲストOSの設定に関する部分なのだ

赤く囲んだ「add」を選択する。
これを選ぶ事で、ゲストOSが利用できるハードウェアを
追加する事が可能なのだ。

追加可能なハードウェアの一覧が出てくる。
この中から必要な物だけを選択する。

設定完了の画面だ。
完全に終わらせるには「完了」のボタンを押す。

UBSを使いたい該当のゲストOSを動かしている画面にして
ピンクで囲んだ「VM」を選択する。

「VM」→「Removable Devices」→「USB devices」を選び
USBの部分に印をつける。

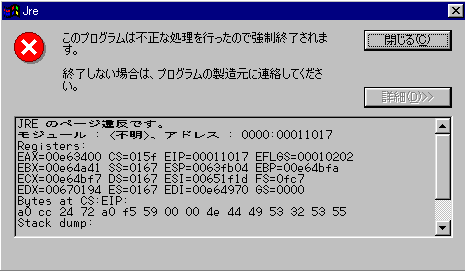

MSお得意の「不正な処理」の表示だ！

JREに関するエラーのようだ。
JREがメモリの不正アクセスのために、コケたのだと思われる。

JAVAの印だ。P-COMMはJAVAが使われているようだ

アイコン名の「サインオン画面」は、うちの会社で使っている名前。
デスクトップにアイコンを作る時に、わかりやすい名前に変えている。

Windows95用の伝発メイトの画面だ。

P-COMMのデータ転送機能を使って、iSeries(AS400)上で作成された
封筒関係の印字データをパソコンに落とし込む様子だ。

いよいよ伝票発行だ。
これで印字できれば成功だ。

サーバーの台数が増加しているのだ。
セキュリティーの事を考慮して、DMZと社内LANとの区分けや
サーバーダウンの際の全機能停止を防止するために
サーバーの分散を行う必要があるのだ。

だが、サーバーの台数が増えれば置き場の問題が発生する上
電気代も増加してくる。

台数抑制と機能分散の2つの相反する課題が出てくるのだ。

DMZのメールゲートウェイ&Webサーバーから異音が聞こえてきた。
このサーバーも導入して5年になる。それも普通のパソコンだ。
24時間連続稼働だと、摩耗しても止むなしなのだ。

1997年に購入したパソコンを活用していたのだ。
Linux-2.4系で、テキストモードで稼働させているため
DNSだけだと、サーバーの性能が低くても稼働への影響は全くない。

でも、11年前のパソコンを24時間連続稼働しているため
いつ故障してもおかしくない状況だ。
それにDNSという通信の根幹を支えるサーバーだけに
故障するのは非常に具合が悪い。

VMwareを使ってサーバーを統合すれば置き場の問題が
少しでも解消できる。

そして、ゲストOSという形でサーバー機能を分散させる事で
片方のサーバーダウンしても、機能全滅が防止できる。

[root@hostos]# rpm -ihv VMware-server-1.0.7-108231.i386.rpm
Preparing...                ########################################### [100%]
   1:VMware-server          ########################################### [100%]
[root@hostos]#

CentOS5.1以外にも、CentOS4.4、OpenSuSE10.2でも
rpm形式でインストールができる事を確認しました (^^)

[root@hostos]# vmware
vmware is installed, but it has not been (correctly) configured
for this system. To (re-)configure it, invoke the following command:
/usr/bin/vmware-config.pl.

[root@hostos]#

vmwareはインストールされているが、このシステムに合わせて
構築できていないので「/usr/bin/vmware-config.pl」を
実行させて、指示に従って設定を行う必要があるのだ。

[root@hostos]# /usr/bin/vmware-config.pl
Making sure services for VMware Server are stopped.

Stopping VMware services:
   Virtual machine monitor                                 [  OK  ]

You must read and accept the End User License Agreement to continue.
Press enter to display it.

/usr/bin/vmware-config.plを実行させると
インストール後の設定が開始される。
そして「ENTER」キーを押してくれという。

VMWARE MASTER END USER LICENSE AGREEMENT

NOTICE:  BY DOWNLOADING AND INSTALLING,
COPYING OR OTHERWISE USING THE SOFTWARE, YOU

(途中、大幅省略)

will provide you with a copy of our
distribution agreement for your signature.





Do you accept? (yes/no) [no]

使用許諾書を見た後に同意するかどうかの
意思表示を求めてくる。

もちろんソフトを利用するので「Yes」と答える

Do you accept? (yes/no) yes

Thank you.

Configuring fallback GTK+ 2.4 libraries.

In which directory do you want to install the mime type icons?
[/usr/share/icons]

What directory contains your desktop menu entry files? These files have a
.desktop file extension. [/usr/share/applications]

In which directory do you want to install the application's icon?
[/usr/share/pixmaps]

アイコンを入れるディレクトリなどについての質問だ。
初期設定のディレクトリで良ければ、ENTERキーを押せば良い。
私は、初期設定のまま使うので、ENTERキーを押すだけだった。

Trying to find a suitable vmmon module for your running kernel.

None of the pre-built vmmon modules for VMware Server is suitable for your
running kernel.  Do you want this program to try to build the vmmon module for
your system (you need to have a C compiler installed on your system)? [yes]

質問の内容は「カーネル上でVMwareを動かす際に、最適なモジュールを
作成するか」なのだ。

もちろん、初期設定では「Yes」なので、そのままENTERキーを押す。
するとコンパイルが始まりモジュールが作成される。

your system (you need to have a C compiler installed on your system)? [yes]

Using compiler "/usr/bin/gcc". Use environment variable CC to override.

What is the location of the directory of C header files that match your running
kernel? [/lib/modules/2.6.18-53.el5/build/include]

Extracting the sources of the vmmon module.

Building the vmmon module.

Using 2.6.x kernel build system.
make: ディレクトリ `/tmp/vmware-config0/vmmon-only' に入ります
make -C /lib/modules/2.6.18-53.el5/build/include/.. SUBDIRS=$PWD SRCROOT=$PWD/.
modules
make[1]: ディレクトリ `/usr/src/kernels/2.6.18-53.el5-i686' に入ります
  CC [M]  /tmp/vmware-config0/vmmon-only/linux/driver.o
  CC [M]  /tmp/vmware-config0/vmmon-only/linux/hostif.o
  CC [M]  /tmp/vmware-config0/vmmon-only/common/cpuid.o
  CC [M]  /tmp/vmware-config0/vmmon-only/common/hash.o
  CC [M]  /tmp/vmware-config0/vmmon-only/common/memtrack.o
  CC [M]  /tmp/vmware-config0/vmmon-only/common/phystrack.o
  CC [M]  /tmp/vmware-config0/vmmon-only/common/task.o
  CC [M]  /tmp/vmware-config0/vmmon-only/common/vmx86.o
  CC [M]  /tmp/vmware-config0/vmmon-only/vmcore/moduleloop.o
  LD [M]  /tmp/vmware-config0/vmmon-only/vmmon.o
  Building modules, stage 2.
  MODPOST
  CC      /tmp/vmware-config0/vmmon-only/vmmon.mod.o
  LD [M]  /tmp/vmware-config0/vmmon-only/vmmon.ko
make[1]: ディレクトリ `/usr/src/kernels/2.6.18-53.el5-i686' から出ます
cp -f vmmon.ko ./../vmmon.o
make: ディレクトリ `/tmp/vmware-config0/vmmon-only' から出ます
The module loads perfectly in the running kernel.

もし、この時、カーネル開発のソースが入っていない場合
エラーが出る。

o you want networking for your virtual machines? (yes/no/help) [yes]

Configuring a bridged network for vmnet0.

The following bridged networks have been defined:

. vmnet0 is bridged to eth0

All your ethernet interfaces are already bridged.

Do you want to be able to use NAT networking in your virtual machines? (yes/no)
[yes]

Configuring a NAT network for vmnet8.

Do you want this program to probe for an unused private subnet? (yes/no/help)
[yes]

Probing for an unused private subnet (this can take some time)...

The subnet 192.168.14.0/255.255.255.0 appears to be unused.

The following NAT networks have been defined:

. vmnet8 is a NAT network on private subnet 192.168.14.0.

Do you wish to configure another NAT network? (yes/no) [no]

Do you want to be able to use host-only networking in your virtual machines?
[yes]

Configuring a host-only network for vmnet1.

Do you want this program to probe for an unused private subnet? (yes/no/help)
[yes]

Probing for an unused private subnet (this can take some time)...

The subnet 192.168.13.0/255.255.255.0 appears to be unused.

The following host-only networks have been defined:

. vmnet1 is a host-only network on private subnet 192.168.13.0.

Do you wish to configure another host-only network? (yes/no) [no]

Extracting the sources of the vmnet module.

Building the vmnet module.

Using 2.6.x kernel build system.
make: ディレクトリ `/tmp/vmware-config0/vmnet-only' に入ります
make -C /lib/modules/2.6.18-53.el5/build/include/.. SUBDIRS=$PWD SRCROOT=$PWD/.
modules
make[1]: ディレクトリ `/usr/src/kernels/2.6.18-53.el5-i686' に入ります
  CC [M]  /tmp/vmware-config0/vmnet-only/driver.o
  CC [M]  /tmp/vmware-config0/vmnet-only/hub.o
  CC [M]  /tmp/vmware-config0/vmnet-only/userif.o
  CC [M]  /tmp/vmware-config0/vmnet-only/netif.o
  CC [M]  /tmp/vmware-config0/vmnet-only/bridge.o
  CC [M]  /tmp/vmware-config0/vmnet-only/procfs.o
  CC [M]  /tmp/vmware-config0/vmnet-only/smac_compat.o
  SHIPPED /tmp/vmware-config0/vmnet-only/smac_linux.x386.o
  LD [M]  /tmp/vmware-config0/vmnet-only/vmnet.o
  Building modules, stage 2.
  MODPOST
WARNING: could not find /tmp/vmware-config0/vmnet-only/.smac_linux.x386.o.cmd fo
r /tmp/vmware-config0/vmnet-only/smac_linux.x386.o
  CC      /tmp/vmware-config0/vmnet-only/vmnet.mod.o
  LD [M]  /tmp/vmware-config0/vmnet-only/vmnet.ko
make[1]: ディレクトリ `/usr/src/kernels/2.6.18-53.el5-i686' から出ます
cp -f vmnet.ko ./../vmnet.o
make: ディレクトリ `/tmp/vmware-config0/vmnet-only' から出ます
The module loads perfectly in the running kernel.

The default port : 902 is not free. We have selected a suitable alternative
port for VMware Server use. You may override this value now.
Remember to use this port when connecting to this server.
Please specify a port for remote console connections to use [904]



WARNING: VMware Server has been configured to run on a port different from the
default port. Remember to use this port when connecting to this server.
xinetd を停止中:                                           [  OK  ]
xinetd を起動中:                                           [  OK  ]

質問があったが、初期設定のまま使うのでENTERキーの連打だった。

要するに「詳しい事はわからんので、初期設定を使うのが無難」
という発想だ (^^)

ネットワーク関連の部分もモジュール化されているみたいで
モジュールの作成が行われる。

そしてxinetdが再起動される。
この時点では、なぜか、わからなかったが、あとでわかった話で
VMware Serverは遠隔操作ができる。
待ち受けポートで初期設定では「902」なのだが
このマシンでは「902」に空きがなかったので空いている「904」を選ぶ。
その際、初期設定のポート(902)と違うため、ポート904で
待ち受けを行うため、、xinetdを再起動させているのだ。

Configuring the VMware VmPerl Scripting API.

Building the VMware VmPerl Scripting API.

Using compiler "/usr/bin/gcc". Use environment variable CC to override.

Installing the VMware VmPerl Scripting API.

The installation of the VMware VmPerl Scripting API succeeded.

Generating SSL Server Certificate

VMperlのインストールのようなのだが、
一体、それが何なのかは、わからない。

In which directory do you want to keep your virtual machine files?
[/var/lib/vmware/Virtual Machines]


The path "/var/lib/vmware/Virtual Machines" does not exist currently. This
program is going to create it, including needed parent directories. Is this
what you want? [yes]

ゲストOSを格納するファイルや、ゲストOSの設定ファイルなどを置く
ディレクトリーの指定だ。
私は初期設定のまま使うので、ENTERキーを押す。

そして「そんなディレクトリーは存在しないので、作成して良いか」の
質問が来る。もちろん作成するので「yes」の意味で
ENTERキーを押す。

Please enter your 20-character serial number.

Type XXXXX-XXXXX-XXXXX-XXXXX or 'Enter' to cancel:  (シリアル番号)

Starting VMware services:
   Virtual machine monitor                                 [  OK  ]
   Virtual ethernet                                        [  OK  ]
   Bridged networking on /dev/vmnet0                       [  OK  ]
   Host-only networking on /dev/vmnet1 (background)        [  OK  ]
   Host-only networking on /dev/vmnet8 (background)        [  OK  ]
   NAT service on /dev/vmnet8                              [  OK  ]

The configuration of VMware Server 1.0.7 build-108231 for Linux for this
running kernel completed successfully.

[root@hostos]#

シリアル番号の入力を行う。
もちろん、VMware Serverは無償なので、この番号は無償でもらえる。

xinetdデーモンが動いていないとインストールが
途中でコケてしまう。

CentOS5.1では標準でインストールされないためだとか。
tcpserverという物で、待ち受けしているとか。

yum install xinetd　でインストールを行う。

CentOS5.1上にVMware Serverをインストールしたのだが
カーネルのソースもインストールしないと
最適化のためのコンパイル(?)が行われないため
途中でコケてしまう。

The default port : 902 is not free. We have selected a suitable alternative
port for VMware Server use. You may override this value now.
Remember to use this port when connecting to this server.
Please specify a port for remote console connections to use [904]

WARNING: VMware Server has been configured to run on a port different from the
default port. Remember to use this port when connecting to this server.
Unable to find any instance of the super-server "inetd" or "xinetd".  It is
possible that you do not have one of these packages installed on this machine.
Please install "inetd" or "xinetd".

If you do have "inetd" or "xinetd" installed, make sure that /etc/inetd.conf or
/etc/xinetd.d exists.
The configuration will continue, but you should re-run
/usr/bin/vmware-config.pl after you fix the super-server.

Hit enter to continue.

あとでわかった話。VMwareは遠隔操作が行える。
プロセス間通信を行う際、待ち受けをするのだが
xinetd経由で行うため、xinetdデーモンが必要なのだ。

xinetdの話についての詳しい事は「システム奮闘記:その38」の
スーパーデーモン(xinetd)をご覧下さい

起動させた時に出てくる画面。
赤く囲んだ部分を選ぶ。

実は、これはローカル(操作しているマシン)のゲストOSの操作か
リモート(遠隔マシン)のゲストOSの操作なのかの選択だが
この時点では、遠隔操作ができるとは知らなかったため、
何も考えずに、ローカルを選んでいたのだ (^^)

まだ、この段階ではゲストOSをインストールしていないため
ゲストOSのインストールのため、ピンクで囲んだ部分を選択。
これもWindows版と同じだ。

ゲストOSがインストールされているのがわかる。
ゲストOSの開始はピンクで囲んだ部分を選択するのだが、
Windows版と同じだ。

わざわざ説明しなくても良いと思ったりしたが (^^;;

Windows端末とLinuxマシンの両方に
Vmware Serverをインストールしておく。

Windows端末からLANを経由してLinuxマシンの
VMwareの操作画面を遠隔で操作できるのだ。
設定内容が反映されている。

いつもなら「Local host」に印が付いた状態で
「OK」ボタンを押す

「Remoto host」に印をつけると、ホスト名と
ユーザー名、パスワードの枠が入力できるようになる。

VMware ServerがインストールされたLinuxマシンのIPアドレス
ユーザー名として管理者の「root」とパスワードを入力

Linux側のポート番号を追加してみる事にした。
「192.168.10.100:904」になる。

VMware Serverの操作画面だ。
それもLinuxマシンにインストールした物の
設定内容が反映されている。

そしてフルスクリーンのボタンを押すと
開いているゲストOSの画面が全面表示される。

画面全体がゲストOSの画面表示になる。
あたかも、Linuxマシンの前で操作しているのと
同じ画面で操作しているようになる。

telnetでも、sshでも遠隔操作は可能だ。
ただし、全てコマンド操作で、GUI操作ができない問題点がある

(補足)
GUI操作ができないと書きましたが、DISPLAYの設定を
変更すれば、接続先のX-Windowで立ち上がるソフトを
自分のマシンの画面に呼び出す事は可能だ。
だが、GNOMEやKDEのツールバーにある機能を
呼び出す事はできない（と思う）
なので、便利に操作を行う事については難点がある。

私の机のすぐ側にサーバー群の机がある。

移動の手間が発生する。
いくら大した距離でなくても、椅子から立ち上がり、歩いて移動するのは
めんどくさかったりする。

オランウータンみたいに、めんどくさがりの私にとっては
あまり好ましくない状態なのだ。

iptables -P INPUT   DROP
iptables -P FORWARD DROP
iptables -P OUTPUT  DROP

ここまでやると、遠隔操作ができなくなるが
遠隔操作を行わない場合は、ホストOSが他のマシンとの
通信を拒否しても問題はない。
(実際に実験をしてみました)

iptablesの設定については「システム奮闘記:その21」
iptablesの設定入門をご覧ください。

要らないデーモンを止めるなどを行い、
できるだけホストOSには何もさせない方が良い

サーバーの老朽化や、既存サーバーの他への転用などで
別のサーバーへシステムを移行させる事がある。

引越し先のサーバーにOSからソフトなどを
インストールする必要があった。

特にソースコンパイルを行う場合は、依存性のオプションなどを
間違えると移行先で動かなくなったりしていた。
その上、今まで動かしていたLinuxのカーネル等が
ハードウェアに対応していないため、別のバージョンの
Linuxを探してきたりする必要があったり、
新しいディストリビューションのglibなどのライブラリと
ソフトの相性などで頭を抱える事もあったりする。

[root@CentOS5.1]# ls -l
合計 8397024
-rw-------  1 root root 2147221504 10月 31 14:50 CentOS5.1-f001.vmdk
-rw-------  1 root root 2147221504 10月 31 14:50 CentOS5.1-f002.vmdk
-rw-------  1 root root 2147221504 10月 31 14:50 CentOS5.1-f003.vmdk
-rw-------  1 root root 2147221504 10月 31 14:50 CentOS5.1-f004.vmdk
-rw-------  1 root root    1048576 10月 31 10:39 CentOS5.1-f005.vmdk
-rw-------  1 root root        510 10月 31 10:51 CentOS5.1.vmdk
-rw-------  1 root root          0 10月 31 10:35 CentOS5.1.vmsd
-rwxr-xr-x  1 root root        853 10月 31 10:41 CentOS5.1.vmx
-rw-------  1 root root       8664 10月 31 14:50 nvram
-rw-r--r--  1 root root     140370 10月 31 14:50 vmware.log
[root@CentOS5.1]#

この時、移行させたゲストOSがある事をVMware Serverのソフトは
認知していない。
なので、ゲストOSを認識させるために、該当の設定ファイルを
読みにいく必要がある。

そこで赤く囲んだ「Browse」を選択する。

該当のゲストOSのファイル等があるディレクトリを選び
該当のファイルを選ぶ。

RedHat9が無事、立ち上がった。
社内向けのシステムでは、RedHat9は現役だ。
ハードウェアが新しくなっても、VMware Serverがある限り
古いOSは活用できる。

そして、一度、ゲストOSをインストールしてしまうと
ハードウェアが変更になっても簡単に移行できる事がわかった。

[root@RedHat9]# ls -l
合計 8397024
-rw-------  1 root root 2147221504 10月 31 14:50 Red Hat Linux-f001.vmdk
-rw-------  1 root root 2147221504 10月 31 14:50 Red Hat Linux-f002.vmdk
-rw-------  1 root root 2147221504 10月 31 14:50 Red Hat Linux-f003.vmdk
-rw-------  1 root root 2147221504 10月 31 14:50 Red Hat Linux-f004.vmdk
-rw-------  1 root root    1048576 10月 31 10:39 Red Hat Linux-f005.vmdk
-rw-------  1 root root        510 10月 31 10:51 Red Hat Linux.vmdk
-rw-------  1 root root          0 10月 31 10:35 Red Hat Linux.vmsd
-rwxr-xr-x  1 root root        853 10月 31 10:41 Red Hat Linux.vmx
-rw-------  1 root root       8664 10月 31 14:50 nvram
-rw-r--r--  1 root root     140370 10月 31 14:50 vmware.log
[root@RedHat9]#

[root@RedHat9]# ls -l
合計 8397024
-rw-------  1 root root 2147221504 10月 31 14:50 Red Hat Linux-f001.vmdk
-rw-------  1 root root 2147221504 10月 31 14:50 Red Hat Linux-f002.vmdk
-rw-------  1 root root 2147221504 10月 31 14:50 Red Hat Linux-f003.vmdk
-rw-------  1 root root 2147221504 10月 31 14:50 Red Hat Linux-f004.vmdk
-rw-------  1 root root    1048576 10月 31 10:39 Red Hat Linux-f005.vmdk
-rwxr-xr-x  1 root root        510 10月 31 10:51 Red Hat Linux.vmdk
-rw-------  1 root root          0 10月 31 10:35 Red Hat Linux.vmsd
-rw-------  1 root root        853 10月 31 10:41 Red Hat Linux.vmx
-rw-------  1 root root       8664 10月 31 14:50 nvram
-rw-r--r--  1 root root     140370 10月 31 14:50 vmware.log
[root@RedHat9]#

本来なら上の赤い部分にあるように拡張子が「vmx」のファイルを
実行可能ファイルにしておく必要がある。

しかし、私の場合、拡張子を見誤ってしまい
青い部分のように「vmdk」ファイルを実行可能にしてしまい、
拡張子が「vmx」のファイルは実行不可能にしてしまった。

Config fileに接続できないというエラーだ。
そのファイル名まで表示されている

この数式を使えば、1台辺りのサーバーの年間消費電力と
年間の電気代が算出できる。

赤く囲んだ部分と、青く囲んだ部分の2ヶ所に印の有無を決める
設定箇所があるのだが、インストールの際の説明では
後述しますと書いた。

この部分について触れたいと思います。

赤く囲んだ部分は、ディスクの容量の指定と
何かの印の有無の指定だ。
この印が何を意味するのか説明する事にします。

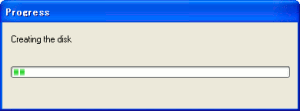

8GB分のファイルを格納できる領域を作成している最中。
容量が多くなると、結構、時間がかかったりする。

ゲストOSのファイルが格納される領域がファイルとして確保されている
8GBという大きなファイルになっている。

印を外した状態で進めてみる。
ゲストOSのディスク容量は8GBにしておく。

なんと8GBと指定したはずのゲストOSのディスクなのだが、
ゲストOSが格納されるファイルの大きさが1MBぐらいしかない。

OpenSuSE11.0の画面です。
ギーコちゃんが動いています (^^)

ゲストOSを格納するファイルの大きさが1MBから3GBになっている。
最初は小さい状態で、データを追加するごとにファイルが大きくなるようだ。

赤く囲んだ部分で、印の有無の設定箇所に書かれている英文を見てみる。

印の横には「今、全てディスク容量を配置する」と書かれている。
最初、設定を行う際、この意味が理解できなかった。

そして説明書きには次のように書かれている。

(説明書きのインチキ翻訳)
仮想ディスクの容量を全て配置する事で、仮想マシンは性能を発揮する。
しかし、これ以上仮想ディスクが作成できない時のために
ホストOS側の物理ディスクが十分足りている必要がある。

もし、仮想ディスクの容量を全て配置しない場合(印をつけない場合)
仮想ディスクは最初は小さい大きさで、アプリやデータがゲストOSに
追加されるごとに仮想ディスクが大きくなる

(要するに)

印をつけておけば、最初からゲストOSのディスク容量を指定した分だけ
ゲストOSの格納ファイルの大きさが確保される上、性能が良い。
でも、そのためにはホストOS側のディスク容量、つまり
ゲストOSが格納できるだけのディスクの空きが必要だ。

でも、印がなければ、最初は小さい状態で始められ
ゲストOSにアプリやデータが追加されるのに合わせて
どんどんゲストOSを格納するファイルが拡張される。
これだと、ホストOS側のディスクが指定した容量に満たしてなくても
とりあえずゲストOSをインストールが可能になったりする。

赤く囲んだ部分の選択肢の説明がまだでした。
そこで初期設定の赤く囲んだ部分に印をつけなかった。

青く囲んだゲストOSのディスク容量の設定を8GBにした。

ちなみに赤く囲んだ部分の説明は「ディスク容量を2GBに分割する」
なのだが、これだけではピンとこない。

[root@non-sepa]# ls -l
合計 8396952
-rw-------  1 root root 8589934592 10月 31 17:13 non-sepa-flat.vmdk
-rw-------  1 root root        349 10月 31 16:29 non-sepa.vmdk
-rw-------  1 root root          0 10月 31 15:48 non-sepa.vmsd
-rwxr-xr-x  1 root root        851 10月 31 16:19 non-sepa.vmx
-rw-------  1 root root       8664 10月 31 17:13 nvram
-rw-r--r--  1 root root      92058 10月 31 17:13 vmware.log
[root@non-sepa]#

青い部分がゲストOSが格納されるファイルだ。
ゲストOSを8GBに指定した通り、ゲストOSが格納される
ファイルの大きさが8GBになっている。

赤く囲んだ部分の選択肢の説明がまだでした。
そこで赤く囲んだ部分に印をつけた。

青く囲んだゲストOSのディスク容量の設定を8GBにした。

[root@CentOS5.1]# ls -l
合計 8397024
-rw-------  1 root root 2147221504 10月 31 14:50 CentOS5.1-f001.vmdk
-rw-------  1 root root 2147221504 10月 31 14:50 CentOS5.1-f002.vmdk
-rw-------  1 root root 2147221504 10月 31 14:50 CentOS5.1-f003.vmdk
-rw-------  1 root root 2147221504 10月 31 14:50 CentOS5.1-f004.vmdk
-rw-------  1 root root    1048576 10月 31 10:39 CentOS5.1-f005.vmdk
-rw-------  1 root root        510 10月 31 10:51 CentOS5.1.vmdk
-rw-------  1 root root          0 10月 31 10:35 CentOS5.1.vmsd
-rwxr-xr-x  1 root root        853 10月 31 10:41 CentOS5.1.vmx
-rw-------  1 root root       8664 10月 31 14:50 nvram
-rw-r--r--  1 root root     140370 10月 31 14:50 vmware.log
[root@CentOS5.1]#

青い部分がゲストOSが格納されるファイルだ。
2GBづつ分割されている。

ゲストOSをインストールする際、何も考えずに、
初期設定である「Use Bridge networking」を選んだ。

これはゲストOSに独自IPアドレスを持たせる形態だ。

ホストOSだけでなく、ゲストOSも独自のIPを持つ。
そのため、ネットワーク上では独立したマシンが
接続されている形態をとっている。

「NAT」を使う設定だという。
でも、これだけだとイマイチよくわからん。

ゲストOSから接続先のマシンに接続してみる事にした。
NATというからには、もしかしてホストOSのIPに
変換されるのではないかと思ったりする。

[root@guestos ~]# hostname -a
guestos
[root@guestos ~]#
[root@guestos ~]# telnet 192.168.10.100
Trying 192.168.10.100
Connected to 192.168.10.100 (192.168.10.100).
Escape character is '^]'.
CentOS release 5 (Final)
Kernel 2.6.18-53.el5 on an i686
login: suga
Password:
Last login: Tue Nov  4 11:22:00 from hostos
[suga@centos5.1 ~]$ last
suga     pts/2        hostos           Tue Nov  4 11:22   still logged in
suga     pts/2        192.168.10.23    Sun Nov  2 10:28 - 10:31  (00:02)
suga     pts/2        192.168.10.23    Sun Nov  2 10:28 - 10:28  (00:00)

wtmp begins Sun Nov  2 10:28:19 2008
[suga@centos5.1 ~]$

ゲストOS上で赤色のコマンド(ホスト名出力)をやってみると
「guestos」と出る。

次に、telnetで接続先のマシンに接続してみた。
そして「last」コマンドで、どのマシンから接続されたのかを
確かめてみるとホストOSのホスト名の「hostos」が出た。

IP変換が行われているため、接続先では変換されたIPの
ホスト名(ホストOS)が出てくるのだ。

ゲストOSが接続先に接続する途中経路で、ホストOSが
NATの役割を果たし、IP変換が行われているのだ。

ホストOSが攻撃されても、ゲストOSは無事という
セキュリティー向上の方法にも使えそうだ。
まぁ、ホストOSが攻撃して陥落したら元も子もないが・・・。

ゲストOS同士の通信は可能だ。
そして、どのゲストOSも接続先に接続した場合は、
ホストOSのNAT機能により、IPアドレスが変換される。

ゲストOSのIPはDHCPで自動取得でも良いし、
プライベートアドレスを割り振るのも良い。

「Use host-only networking」の場合、ホストOS内の
プライベートアドレス同士なら接続可能だという。

ゲストOS同士の通信やゲストOSからホストOSへの通信は
可能だという事がわかった。
だが、ゲストOSが他のマシンに接続する事ができない事もわかった。

どうやらプライベートアドレスという閉じた範囲で
ゲストOS同士の通信を行うためにあるみたい。

でも、こんなのは、どういう用途があるのかなぁ・・・。

欽ちゃんの仮装大賞には遠く及ばない。
そして、Windowsのペイントで加工した画像で
一応、コンピューターで画像処理した物なのだが、
とても北京オリンピックの開幕式の花火のCG合成にも及ばない。

でも、私の仮装した姿なのだ (^^)
