システム奮闘記：その114

Zabbixのインストール

(2023年2月23日に掲載)

はじめに

　SNMP(Simple Network Management Protocol:簡易ネットワーク管理規約)を知ったのは2004年だった。
　インターネットVPNの導入の際、ヤマハのルーターの状況を確認できないかと考えた。

　その時、ルーターの設定がソフトバンクに外注していたので

　ソフトバンクに頼んでSNMPの設定してもらった

　のだった。

　それから18年もの間、放置された状態が続いた。


　もちろん途中で

　SNMPを勉強せねば

　と思いつつも

　やっている暇があらへん

　で終わっていた。

　気が付けば18年もの歳月が経ってしまったのだ。

　そして拠点間通信は18年間に、インターネットVPNから
NTTが提供するワイドVPN、そしてソフトバンクのSmartVPNと変わっていったが
SNMPの設定は、そのまま残していた。



拠点間通信が遅い

　転機は訪れた。
　2021年頃から、たまに午前中だけ拠点間通信が極端に遅い現象が現れた。

　原因がわからへん

　だった。

　2022年になると月に1,2回の割合で起こるようになった。


ソフトバンクとの打ち合わせ

　本社と営業所を結ぶ拠点間通信だが

　ソフトバンクの SmartVPN

　を利用している。

ソフトバンクのSmartVPNの概略
もともとインターネットVPN用に使っていたヤマハのルーターがある。 それを生かした形での通信機器の構成になっている。 SmartVPNを導入した際、ソフトバンクからレンタルのルーターも設置する事になった。 回線費用を下げるため、足回りはNTTのフレッツ光を使っている。

　ソフトバンクから指摘されたのは

　網終端装置が問題

ソフトバンクのSmartVPNと網終端装置との関係
NTTのフレッツ網とプロバイダーとの接続部分に網終端装置がある。 2004年にインターネットVPNを導入した際、網終端装置の存在があるのを知った。 プロバイダーとの接続で網終端装置を経由する。 網終端装置は何台かあるのだが、経由する網終端装置の割り振りは無作為に割り振られるため 運が悪い場合は、混雑した網終端装置を通る事になる。 そのため混雑が発生すると通信が遅くなるという。 プロバイダー側が網終端装置を増強したくてもNTTが許さないという事情がある。

　コロナの影響で在宅勤務が増えたりしたため

　網終端装置の混雑が起こるようになった

　ようだ。

　だが、通信網の状態は目に見えない。
　そのため、いつ、どこで問題が発生しているのかがわからない。


　そんな中、SNSで通信の混雑の事をつぶやくと、ある方から

　Zabbixがお勧め

　と助言してくれた。


Zabbixの導入

　Zabbixが何なのかを知る必要がある。

　ラトビアのZabbix会社が公開したオープンソース

　サーバー監視、ネットワーク監視など行う統合管理ソフト

　なのだ。

　サーバー監視やネットワーク監視状況を

　ブラウザーで閲覧できる

　という手軽さもあるのだ、

Zabbixを使ったネットワーク監視

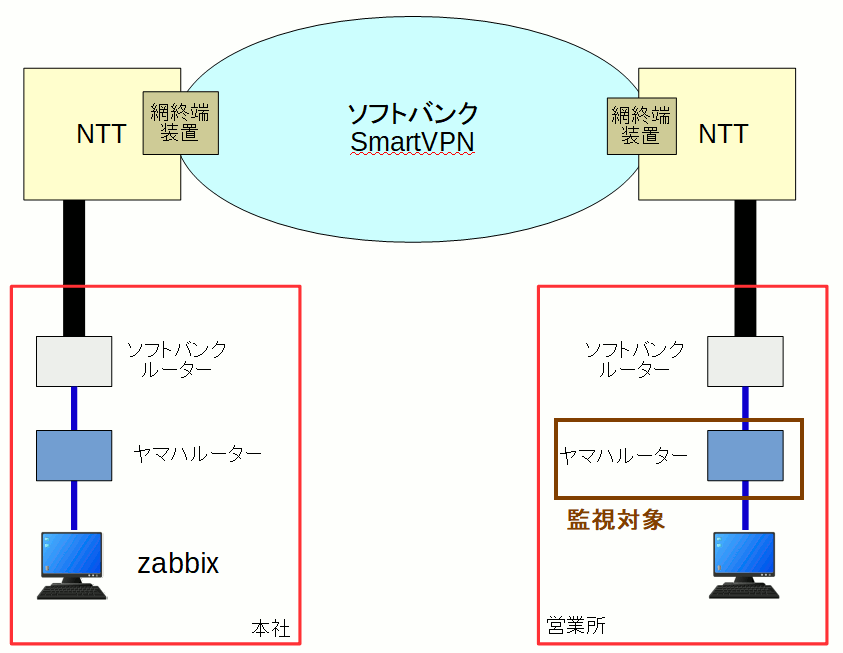

本社にZabbixを導入し、営業所にあるルーターを監視する形をとる もし、営業所側の網終端装置で混雑がおこって

　社内にはサーバーはある。VMwareESXiを使って仮想化しているので
いつでも仮想化OSを作った上で、Zabbixを試験導入する事はできる。

営業所で通信が遅くなった場合、原因が調べやすくなる
本社のZabbixを使って、各営業所のルーターを監視する事で 営業所側の網終端装置に混雑が発生した場合、どこの営業所で発生しているか すぐにわかるようになる。

　この時、本社側の網終端装置については何も考えていなかった。

　全営業所が同時に遅くなる

　という情報がなかっただけに、特定の営業所だけ発生していると考えたからだ。


Zabbixのインストール

　仮想OSはCentOS7を使った

　Zabbixのインストールなのだが、もちろん自力ではなく

　忍法、丸写しの術

　なのだ。

　ネットで調べてみるとZabbixのホームページに組み合わせなどが出てくるという。
　これを見るとOSとZabbixのバージョンの組み合わせ、インストール方法が書かれているのだ。

Zabbixのホームページで組み合わせが確認できる (最新バージョン6.2の場合)
Zabbixのコンポーネントの所にサーバーが出てこない。 CentOS7ではZabbix6.2のサーバーを構築は困難なようだ。

　そこでZabbixのバージョンを5に下げてみる。

Zabbixのホームページで組み合わせが確認できる (バージョン5の場合)
組み合わせが出てきた。 そしてここには出ていないがインストール方法まで表示される。

　CentOS7ならZabbix5という組み合わせだ。


　インストールの際、Zabbixのホームページだけでなく、以下のサイトの丸写しをしたのだ。
　Zabbixの構築手順(CentOS 7,MySQL)インストールとログインまで
　Zabbix 5.0をインストールして監視サーバを構築する(CentOS7.9 + PostgreSQL + Apache)
　 » 第 1 回 Zabbix を動かしてみよう - SRA OSS


　インストールの前に大事な事がある。

　SELinuxをファイヤーウォールを無効にするのらー!!


　SELinuxが有効だとインストールができないようだ。
　» 第 1 回 Zabbix を動かしてみよう - SRA OSSを見ると以下の事が書いていた。

　自分の頭で考えるだけの知識がないので、素直にSRA社の文言を信じてSELinuxを無効にする。

　SELinuxの設定ファイルがあるディレクトリーに移動する。

[root@zabbix]# cd /etc/selinux/
[root@zabbix selinux]# ls
config  final  semanage.conf  targeted  tmp
[root@zabbix]#

　設定ファイル config の記述の変更を行う。

　次にファイヤーウォール機能を無効にする必要がある。
　どのポートを使うのかを理解するまでは、ファイヤーウォール機能を外すのが賢明だ。

[root@zabbix]# systemctl disable firewalld
Removed symlink /etc/systemd/system/multi-user.target.wants/firewalld.service.
Removed symlink /etc/systemd/system/dbus-org.fedoraproject.FirewallD1.service.
[root@zabbix]#

[root@zabbix]# systemctl stop firewalld
[root@zabbix]#

　SELinuxとファイヤウォールの停止をし忘れるとハマって抜けらへんようになるのらー!!


　Zabbixのインストールだ。

　その前にZabbixを動かすための周辺ソフトや環境を整える必要がある。

　Zabbixが採取したデータなどを保管するデータベースとしてMySQLを使う事にした。

　MySQLのインストールが失敗する未来の事など、この時は知らない。
　そのためMySQLのインストールを行った。もちろんネットの丸写し。

　まずはMySQLのリポジトリの登録が必要なのだ。

　続きが走る。

　ところで

　リポジトリって何やねん??

　英語の綴りは「repository」だ。意味は貯蔵庫とか保管庫の意味だ。
　調べてみるとリポジトリ - Linux技術者認定 LinuC | LPI-Japan

　オープンソースではリポジトリというと以下の意味になるという。

　つまり

　MySQLのパッケージのダウンロード先の登録

　なのだ。


　そしてMySQLのインストールを行うのだが・・・

[root@zabbix ~]# yum install mysql-community-server
読み込んだプラグイン:fastestmirror, langpacks
Loading mirror speeds from cached hostfile
 * base: ftp.riken.jp
 * extras: ftp.riken.jp
 * updates: ftp.riken.jp
依存性の解決をしています
--> トランザクションの確認を実行しています。
---> パッケージ mariadb-server.x86_64 1:5.5.68-1.el7 を 不要
--> 依存性の処理をしています: mariadb-server のパッケージ: akonadi-mysql-1.9.2-4.el7.x86_64

(途中省略)

---> パッケージ qt-x11.x86_64 1:4.8.7-8.el7 を 更新
---> パッケージ qt-x11.x86_64 1:4.8.7-9.el7_9 を アップデート
--> 依存性解決を終了しました。
エラー: パッケージ: akonadi-mysql-1.9.2-4.el7.x86_64 (@anaconda)
             要求: mariadb-server
            削除中: 1:mariadb-server-5.5.68-1.el7.x86_64 (@anaconda)
                mariadb-server = 1:5.5.68-1.el7
            次のものにより不要にされた: : mysql-community-server-8.0.30-1.el7.x86_64 (mysql80-community)
                見つかりません

 問題を回避するために --skip-broken を用いることができます。
 これらを試行できます: rpm -Va --nofiles --nodigest
[root@zabbix ~]#

　そこで回避法を使ってみるのだが・・・

　なんでやねん!!

　ここで万事休すかと思ったが、往生際の悪さは天下一品なのも健在。


　ネットで検索すると以下のサイトを発見した。
　Zabbix 5.0をCentOS 7にインストール(SCL編)

　次の2つの事が書いていた。

　まさに救いの女神だった!!


　気を取り直してと思いながらも、まだMySQLのインストールの失敗しかしていない。
　引き続き、Zabbixのインストールを行う事にした。

　Zabbixのリポジトリ(パッケージが置いている場所)の登録を行う。
　パッケージはZabbix社のサイトにあるというのだ。
　もちろんネットの丸写しだ。

　続きが走る。

　レポジトリ(Zabbixの置き場)の登録が終わったので、
Zabbix本体とエージェントのインストールを行う。

　MariaDBを使うのだが、MariaDBとMySQLは互換性があるので
この場合でもZabbixのパッケージはMySQL版が使える。
　ネットに書いている事の受け売りがバレバレなのだ。

　続きが走る。

　さらに続きが走る。

　次にデータベースのインストールだ。
　MariaDBのインストールを行う。

　なんでやねん!!

　ここで万事休すかと思ったが、往生際の悪さは天下一品なのも健在。

　調べていくと・・・

　MySQLのリポジトリ削除

　をすれば良い事がわかった。

　そして気を取り直して、再度、MariaDBをインストールする。

　そしてMariaDBを起動させる。
　この手順もネットの丸写しだ。

　まずはMariaDBのセキュリティー関連の設定を行う。

　管理者パスワードを設定する

　anonymousのユーザーを削除すると

　管理者IDでのリモート接続を不許可にすると

　テストのデータベースを削除すると

　再読み込みを行った。

　セキュリティー関連の設定が終わった所で、設定ファイルの書き換えを行う。
　データベースで使う文字コードの設定だ。

　文字コードをUTF8にしたのだ。

　そしてMariaDBの再起動と、サーバー起動時に自動的にMariaDBも起動するように設定する。

　次にZabbixの初期データベースの設定を行う。

　そしてデータベース上で、Zabbizに必要なテーブルの作成、ユーザー名、パスワードの設定を行う。

　作成したデータベースにテーブルの作成を行う。

　エラーが出てもうた (TT)

　なぜエラーが出るのか、わからへん。
　どないしてエエのか、わからへん。

　だが、次のページを見た事で原因がわかった。
　MySQL 初心者の時によくあるエラーと修正方法・コメントの書き方

　そこで create.sql.gz ファイルの中身を見てみる事にした

　tar.gzのままでは書き換えができないため解凍する。

　そこでデータベース名の指定を行う事にした。

　そしてテーブル作成を再度行うと

　うまくいったのらー!!


　次に設定ファイルにZabbixにログインする時のパスワードを設定する。

　設定ファイルは /etc/zabbix/zabbix_server.conf になるのだ。

　レポジトリに関するファイルの書き換えを行う。
　ファイルは /etc/yum.repos.d/zabbix.repo だ。

　ソフトウェアコレクション(SCL)のインストールを行う。

　ところでSCLって何やねん??

　わかったような、わからんな説明になっった。
　要するに、はっきりと理解していない事が丸わかりなのだ。


　次にZabbixの本体や周辺のソフトのインストールを行う。
　もちろん、複数あるのだが、ネットの丸写し。

　次に標準時の設定だ。
　初期値ではラトビアの首都・リガになっている。

　触ったファイルが格納されているディレクトリに注目
　/etc/opt/rh/rh-php72/となっている。

　php72とはPHP7.2の事

　なのだ。
　CentOS7ではPHP5系なのに、ZabbixのインストールではPHP7.2がインストールされている。
　SCLをインストールしておかないと、CentOS7にPHP7.2をパッケージでインストールはできないのだ。
　


　まずはZabbixを起動させる。

　そしてサーバーの起動時にZabbixを自動的に起動させる設定を行う。

　これで準備良し。


ブラウザでのインストールの最終設定

　次にZabbixをインストールする最終設定をブラウザ上で行う。
　まずはブラウザを開く。URLは

　http://(サーバーのアドレス)/zabbix/setup.php

　になる。
　社内のサーバーなのでSSL対応はしていないので「http」なのだ

ブラウザでのインストールの最終設定
「Next step」を押す。

　既に設定されている内容の確認画面だ。

既に設定されている内容の確認画面
「Next step」を押す。

　Zabbixがデータベースへの接続するための設定だ。

Zabbixがデータベースへの接続するための設定

　設定する内容は以下の2つだ。

Zabbixがデータベースへの接続するための設定内容
桃色のデータベースのポートは「0」のままにしておく。 「0」にする事で、MarieDBの接続ポートの初期値が自動的に入る。 青色の部分はデータベースへの接続のパスワードだ。 設定が終わったら「Next step」を押す。

　Zabbixサーバーの設定を行う。

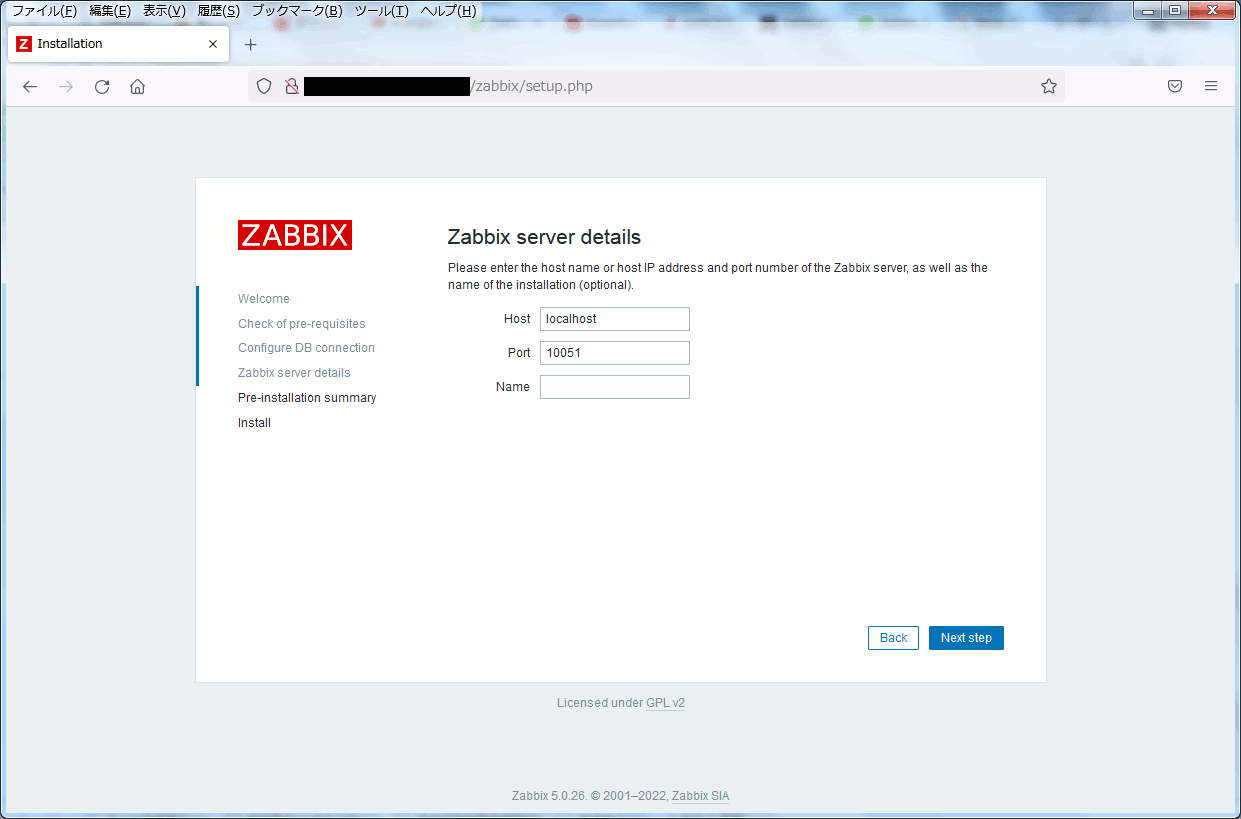

Zabbixサーバーの設定
Zabbixサーバーのホスト名とポートの指定だが、今回、初期状態のままを使うので何もしない。 「Next step」を押す。

　設定内容の確認画面になる。

設定内容の確認画面
設定に問題なければ、そのまま「Next step」を押す。

　ここでインストール作業が終わった。

　見事、インストールの成功!

　なのだ。


Zabbixにログインして設定

　インストールは終わったものの、使い勝手を良くするために
Zabbixにログインしてからの設定が必要になる。　

Zabbixのログイン画面
一目見て、言語設定が英語になっているのに気づく。

　拡大する。

Zabbixのログイン画面を拡大
「Remember me for 30 days」と英語になっている。 日本語に直すためにログインして英語の画面から日本語の画面に変更するので なんだか不思議な感じがする IDとパスワードを入力する。

　Zabbixにログインした時の画面

Zabbixにログインした時の画面
エラー表示が出ているが気にしない。

　まずは言語を日本語に変更する。

Zabbixの言語を日本語にする設定・その1
赤く囲んだ所の「 User settings 」を選ぶ。

　上記の部分の拡大図。

拡大画面
赤く囲んだ所の「 User settings 」を選ぶ。

　次の画面に変わる。

Zabbixの言語を日本語にする設定・その2
表示言語が英語になっている。

　そこで日本語に変更する。

Zabbixの言語を日本語にする設定・その3
言語選択で「日本語」に設定する。 日本語に設定するのに「日本語」の表示ではなく「Japanses」なのか。 ちょっと疑問に思ってしまった。

　日本語を選んだ所で更新ボタンを押す。

Zabbixの言語を日本語にする設定・その4
更新ボタンの「Update」を押す。

　すると画面表示の言語が日本語に変わる。

Zabbixの画面表示の言語が日本語に変わった様子
日本語になっている。

　これで

　言葉に壁を乗り越えられるのだ!!

　とはいうものの、日本語でも知らない単語や、カタカナに苦しめられるのは変わりはないのだが。


　何はともあれ

　全てインストール作業は終了!!

　なのだ。


SNMPの仕組み

　Zabbixのインストールが成功しても、SNMPを使った
ネットワーク監視の基本的な仕組みを知らないと

　設定できへん!!

　というわけで、基本的な仕組みを調べてみる事にした。


　監視方法は2種類ある。ポーリングとトラップだ。

ポーリング
ポーリング（polling）とはpollの現在進行形だ。 pollは元々、世論調査とか住民投票の意味がある。 調査から派生してネットワーク監視の用語にも使われたと思われる。 ポーリングの意味は「定期的な問い合わせ」になる。 上図のようにマネージャ(Zabbixのサーバー)は監視対象の機器に定期的に問い合わせを行う。 監視対象の機器は、それに対する返答を行う。 マネージャの「通信状態を教えてくれ」との問いに対して エージェントは「現在、流量が10Mbpsある」という感じだ。

　ここでややこしいのは

　名称の違いだ

　サーバーとクライアントと異なる名称を使っている。
　そのためSNMPの資料を読む時、以下の変換が必要になる。

　この読み替えができないと、SNMPの資料を読む時、混乱するのだ。


　さて、もう1つの監視方法はトラップだ。

トラップ
特にマネージャ(Zabbixサーバー)からは何も行わない。 監視対象のネットワーク機器が異常値を感知した場合 マネージャであるZabbixサーバーに異常値の通知を行う。 トラップ(trap:わな、策略)を使っている理由がわからない。

　2種類の監視方法があるのがわかった。



　ところでマネージャがエージェントに定期的に問い合わせを行うのだが

　認証せんとアカン

　という事で

　マネージャからの合言葉で認証

　を行う。


　合言葉の事を

　コミュニティー
　
　という。ややこしい。パスワードと言わず、コミュニティーというのだ。

コミュニティー
コミュニティーとは認証を行うための合言葉だ。 初期値として「public」が使われる事が多い。 後述しているが、コミュニティーを使わない認証もあるのだ。

　マネージャ、エージェント、コミュニティー。
　この3つの単語を知らないと、設定すらできないのだ。



　そして、もう1つややこしいのがある
　通信に使うポート番号の違いだ。

ポーリングの場合、ポート161を使う
ポート161を使って通信を行うのだが、ポート161はエージェント側になる。

　その一方でトラップは次のようになる。

トラップの場合、ポート162を使うのだが・・・
ポート162を使うのだが、マネージャ側になる。

　ポーリングはポート161、トラップはポート162なのだが
エージェント側なのか、マネージャ側なのかの違いがあるので注意が必要だ。


ヤマハのルーターの設定

　Zabbixを使ったネットワーク機器の監視。

　ヤマハのルーターをエージェントとするのだ。
　そのためのルーターの設定を行う必要がある。

　だが、冒頭に書いた18年前にソフトバンクに設定してもらった内容では使えない。
　そこで以下の記述になるのだ。

　v2cって何やねん!!

　なのだ。

　2022年12月現在では3つのバージョンが存在する。

　v3だとコミュニティーとは別の認証方法になるのだが

　今回、v3は使わへんので割愛

　なのだ。
　要するに調べるのが面倒なので、調べないのだ。


　ルーターの設定が終わった所で、次はZabbixの設定を行う。


ヤマハのルーターの監視

　ヤマハのルーターの監視のため、Zabbix側の設定を行う。

　省略せずに説明する。その理由は・・・

　説明を書かないと私が忘れるのらー!!

　試行錯誤の上、設定方法がわかったのだ。
　だが、連載当初の20代の若かりし頃と違って・・・

　50歳近くになると物忘れしやすのだ!!

　という事情があるのだ。
　連載開始から21年経つと、そうなってしまうのだ。


　Zabbixに行う設定だが・・・

　監視対象のネットワーク機器の登録　

　なのだ。

　ここではヤマハのルーターが監視対象だ。
　そこで監視したいヤマハのルーターを登録するのだ。

設定のホストを選ぶ
赤枠で囲んだ部分を選ぶのだ。 そして「ホストの作成」を選ぶ。 監視対象(ホスト)の設定を行うのだ。

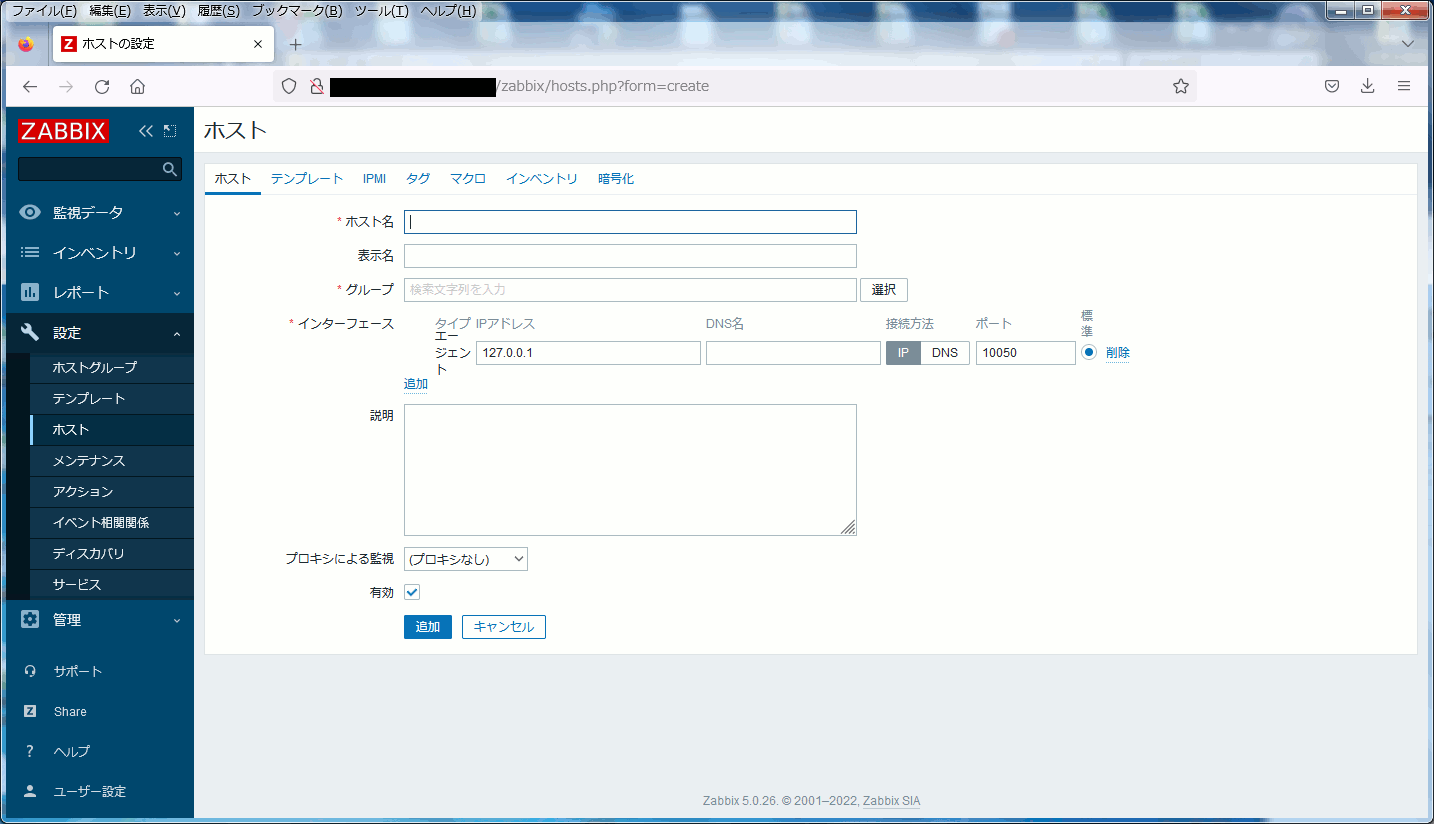

　ホストの作成画面になる。

ホストの作成画面

　そしてホスト(監視対象)に関する情報の登録を行う。

ホストの作成画面で設定

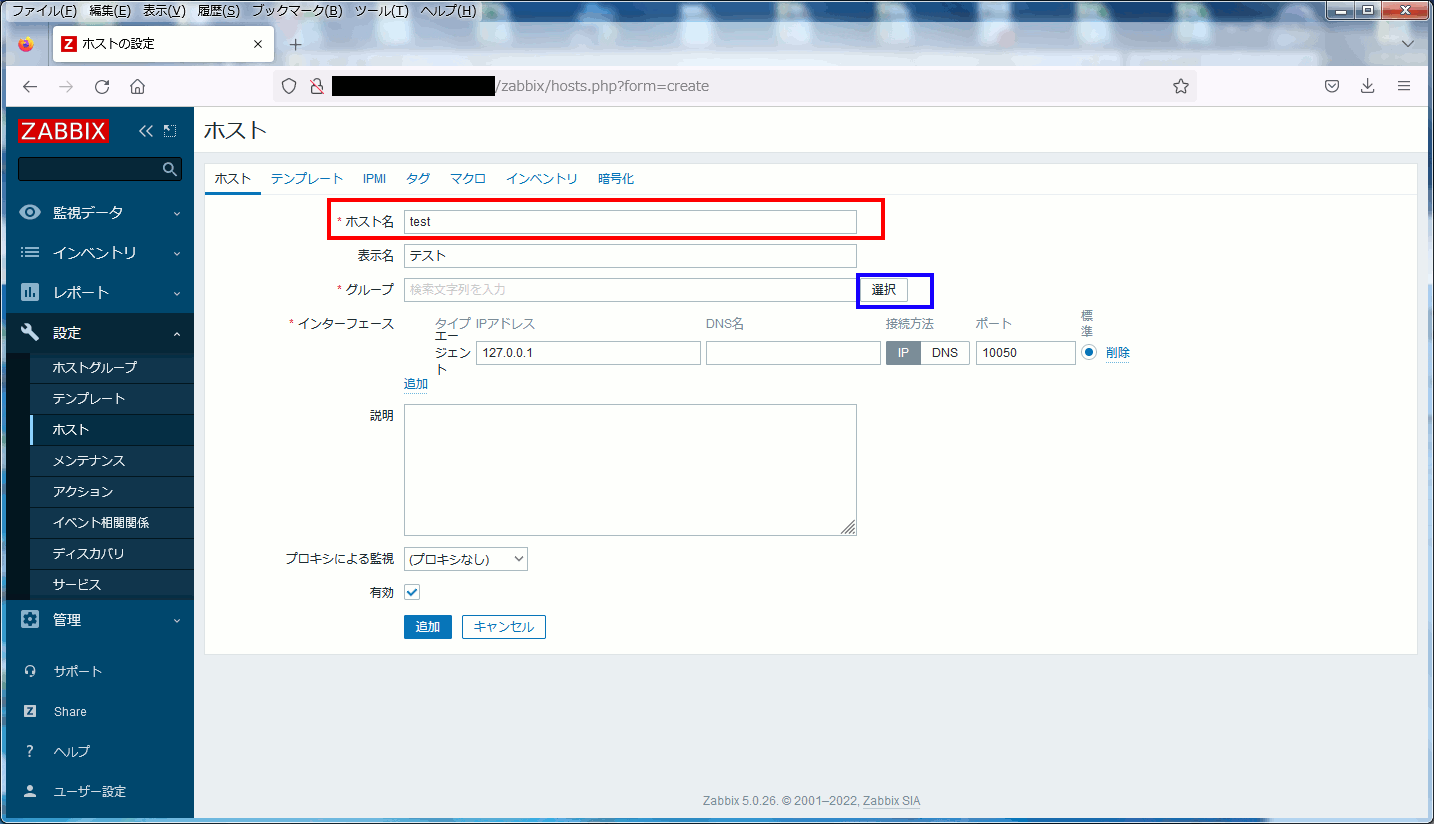

赤枠のホスト名を記入。ここでは「test」にした。 ホスト名の下の表示名も記入。名古屋営業所のルーターなら「名古屋ルーター」という感じで登録する グループ名の部分で青枠の「選択」を選ぶ。

　ホストグループの選択画面が出てくる。

ホストグループの選択画面
ホスト(監視対象)の機器が、どのグループに属するのかを決める。 Linuxサーバー、データベースなど色々なグループがある。 ヤマハのルーターが監視対象なので赤枠で囲んだ「 Templates/Network devices 」に印をつけて選択ボタンを押す。 このグループにはネットワーク監視に必要な基本的な情報が入っているようだ。

　次に監視対象のインターフェイスの設定だ。
　インターフェースという言葉よりも、監視手法の方がわかりやすいかもしれない。

インターフェイスの設定の初期画面
初期画面にはエージェントとローカルIPが表示されている。 これだとZabbix自身を監視にする設定になる。気にせず赤枠の削除を行う。

　そして実際に使うインターフェイス(監視手法)の設定を行う。

インターフェイスの設定
赤枠で囲んだインターフェイスの「追加」を選ぶ。

　インターフェイス(監視手法)の選択を行う。

インターフェイスの選択
ルーターを監視する際、SNMPプロトコルを使った監視を行うので 赤枠のSNMPを選択する。

　SNMPを使った監視対象のホストの設定を行う。

SNMPを使った監視方法の初期画面

　以下のように設定変更を行う。

SNMPを使った監視方法の設定
赤枠で囲んだ部分に、監視対象の機器の情報を入れる。 今回はヤマハのルーターを監視するので、ヤマハのルーターのIPアドレスを入力 SNMPのバージョンは v2 にする。 SNMPのコミュニティー(認証の合言葉)を入れる。今回、コミュニティーは「public」にしている。 入力が終わったら「追加」ボタンを押す。

　追加ボタンを押したら以下の画面が出てくる。

ホストの次はテンプレートの設定
ホストの次はテンプレートの設定になる。 赤枠のテンプレートを選ぶ。

　ところで

　テンプレートとは何やねん

　となる。

　テンプレートを押すと以下の画面になる。

テンプレート画面にする
テンプレートを選択するため青枠の「選択」を押す。

　テンプレートの選択画面になる。

テンプレートの選択画面
ホストグループが「Network devices」に属するテンプレートを選択する。 テンプレートに監視項目が記述されている。 ネットワーク機器といってもルーターや無線ルーターなど様々なメーカーや機種がある。 ここでは標準的な監視項目が載っている赤枠の「Template Net Network Generic Devices SNMP」を選択する。

　するとテンプレートを選択した画面になる。
　ここで忘れてはいけないのが、この段階では監視対象の機器(ホスト)の登録が終わっていないのだ。

ホストの追加を行う
ここで「追加」ボタンを押して監視対象の機器(ホスト)の登録が完了する。

　ホストの一覧を見ると、登録したホストが表示される。

登録したホストが表示される
赤枠の部分が登録した監視対象の機器(ホスト)になる。

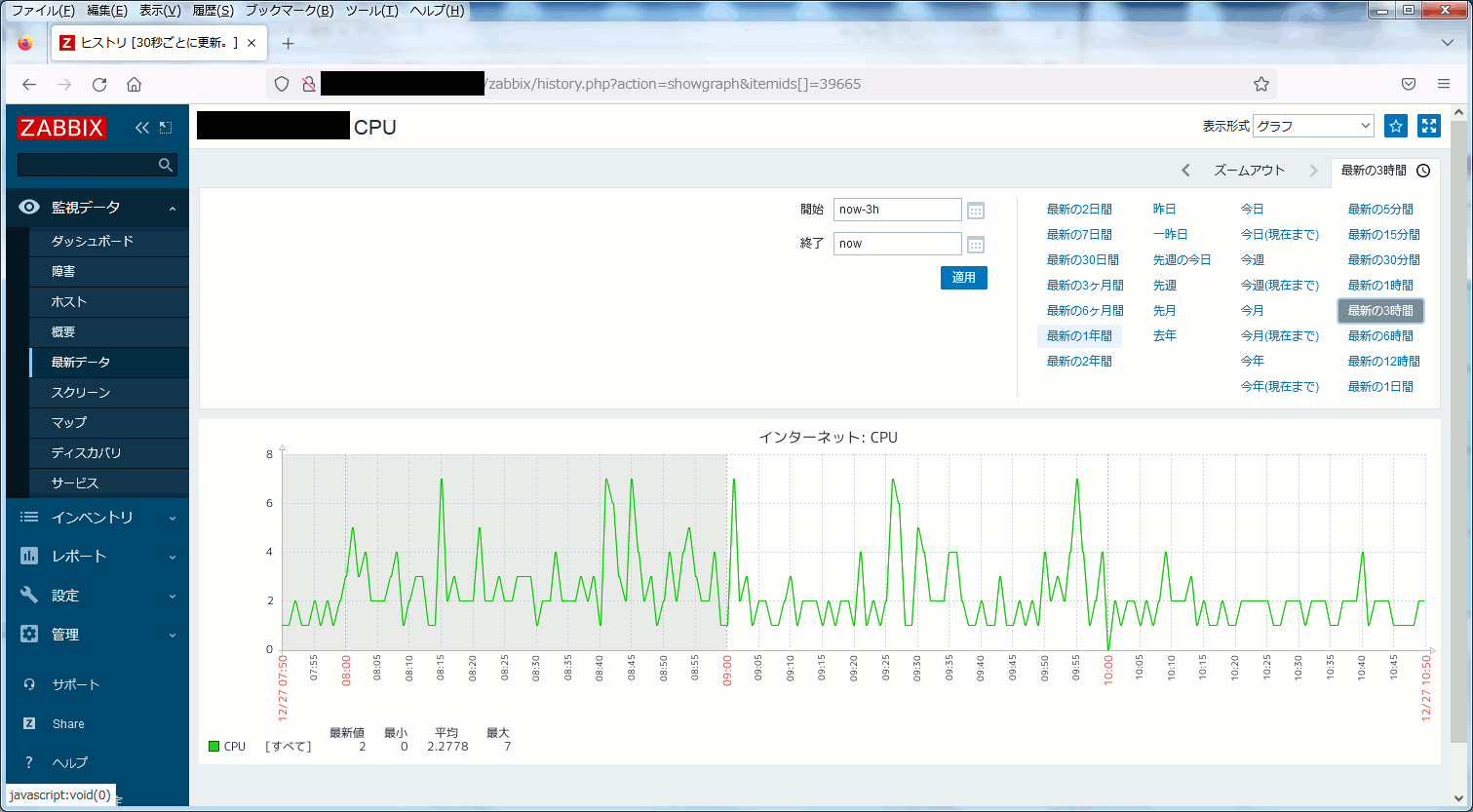

ヤマハのルーターでCPUの利用率の推移を見る

　ヤマハのルーターのCPU利用率やメモリの利用率も
Zabbixで監視する事ができる。

　だがZabbixに登録されているテンプレートでは監視できない。
　そのため・・・

　テンプレートの作成

　が必要になる。

　設定内容を把握するまでは・・・

　めちゃ面倒!!

　だった。
　それもそのはず。

　SNMPの話を理解せんと本やネットの丸写しで逃げ切ろうとした

　だった。横着者の極みになっている。
　21年間、横着と横着からの脱却の攻めぎあいが続いている。進歩がないのだ。


　まずはテンプレートの作成から説明を行う。


テンプレートの作成


　実際にテンプレートを作成していく。

テンプレートの作成の仕方
桃色枠の設定の「テンプレート」を選び、赤枠の「テンプレート作成」を選ぶ。

　作成したいテンプレートの設定を行う。

作成したいテンプレートの設定
赤枠で囲んだ部分に作りたいテンプレートの名前を入れる。ここでは「YAMAHA-router」とした。 そしてグループを決めるため、青枠の「選択」を押す。

　テンプレートを、どのホストグループに入れるのかを決める。

どのホストグループに入れるのかを決める
ネットワーク関連のグループなので赤枠の「Template/Network devices」を選ぶ。 他にもOSやデータベースなど幅広い装置を監視対象にできる。 ホストグループを決めれば選択ボタンを押す。

　次に「追加ボタン」を押す。

テンプレートの登録のための「追加」ボタンを押す
テンプレートの登録を行うための「追加」ボタンを押す。

　実際にテンプレートが追加されている様子を見る。

テンプレートが追加されている様子
画面スクロールをする。
赤枠の部分が追加されたテンプレートになる。

　追加したテンプレートの中身の設定を行う。

追加したテンプレートの中身の設定
赤枠の「アイテム」ボタンを選ぶ。

　アイテムを作成しなければならない。

アイテムを作成
赤枠の「アイテムの作成」を選ぶ。

　アイテムとは何やねん

　となる。

　ゲームで主人公のキャラクターが入手する持つ武器や物品を連想するが
ここでは意味が違う。

　テンプレートに登録する「監視項目」の登録というのだ。

アイテム(監視項目)の設定
赤枠の部分の設定を行う。 今回はヤマハのルーターのCPU使用率を登録するのだ。

　以下の設定を行う。

ヤマハのルーターのCPU使用率を登録
名前は「CPU」にした。なんでも良いので、わかりやすいのにする。 タイプは「SNMPエージェント」だ。ヤマハルーターはSNMPのクライアント(エージェント)だからだ。 キーは「yrtCpuTypr」にした。何でも良いが、MIB名に近い方が望ましい。 OIDになるのだが・・・。

　ここでMIBとOIDが出てきた。

　MIBとOIDとは何やねん

　となる。

　ヤマハのルーターのCPU使用率(5秒平均)の場合、識別子は

　.1.3.6.1.4.1.1182.2.1.5.0

　となる。

追加ボタンを押す
追加ボタンを押す

　きちんとヤマハのルーターのCPU使用率がアイテムに登録されているかどうか確認してみる。

ヤマハのルーターのCPU使用率がアイテムに登録されている様子

　数時間、放置して、ヤマハのルーターのCPUの使用率のデータを採取する。
　そして変化の動向を見てみる。

ヤマハのルーターのCPUの使用率(5秒平均)の変化の動向

ヤマハのルーターのOID取得

　テンプレートの作成時にOIDが必要だった。
　どうやってヤマハのルーターのCPU使用率やメモリ使用率などのOIDを取得するのかだ。

　まずはヤマハのサイトから独自MIBをダウンロードする。
　YAMAHA private MIB

　次にSNMPクライアントのソフト(net-snmp-utils)をインストールする。

　これで準備は整った。

　snmpwalkコマンドを使ってOIDを見てみる事にする。

　ヤマハのCPU使用率(5秒平均)のMIBは

　yrhCpuUtil5sec

　なのだ。

　まどろっこしい方法だが、MIBからOIDを調べるためには、この方法になるのだ。



Windows10のSNMPエージェントの設定

　Windows10のパソコンも監視対象にできる。
　ここでWindows10をSNMPエージェントにする設定を書く。

　Windows11も似たような設定だ。

　「アプリと機能」の画面を呼び出す。

アプリと機能の画面
赤枠の「オプション機能」を選ぶ。

　オプション機能の画面を呼び出す。

オプション機能の画面
今度は赤枠の「機能の追加」を選ぶ。

　オプション機能の追加の画面が出てくる。

オプション機能の追加の画面
赤枠の入力部分に「 snmp 」を入力すると、SNMPの文字列を含むオプションが表示される。

　簡易ネットワーク管理プロトコルを選ぶ。

オプション機能の追加の画面で簡易ネットワーク管理プロトコルを選ぶ
赤枠の「簡易ネットワーク管理プロトコル(SNMP)」に印をつけて、インストールを行う。

　するとインストールが始まる。

簡易ネットワーク管理プロトコル(SNMP)のインストールの様子

　インストールが完了する。

簡易ネットワーク管理プロトコル(SNMP)のインストール完了の画面

　次にSNMPエージェントの設定を行う。
　ファイル名を指定して実行する画面を呼び出す。

ファイル名を指定して実行する画面

　呼び出す画面はサービスの設定画面だ。

サービスの設定画面を呼び出す命令
赤枠の「 services.msc 」を入力すればサービス設定画面が呼び出せる。

　サービスの設定画面が出てくる。

サービスの設定画面

　設定するのは「SNMPサービス」だ。

SNMPサービスを選ぶ
赤枠の「SNMPサービス」で右クリックをする。

　SNMPサービスに関する選択肢が出てくる。

SNMPサービスに関する選択肢の画面
ここではSNMPサービスの設定を行うので「プロパティ(R)」を選択する。

　SNMPサービスのプロパティ画面が出てくる。

SNMPサービスのプロパティ画面
まずはSNMPマネージャ(Zabbixサーバー)のIPアドレス、もしくはホスト名を登録する。 Zabbixからの問い合わせを受け付けた上で、返答をする設定を行うのだ。

　IPアドレスもしくはホスト名の登録を行う。

IPアドレスもしくはホスト名の登録画面
初期値は「 localhost 」になっている。自分自身だ。

　そこで今回はZabbixサーバーのIPアドレスを入れる。

ZabbixサーバーのIPアドレスを入れる
IPアドレスを入力

　次にSNMPマネージャとSNMPエージェントとの間の認証に使うコミュニティ(合言葉)の設定を行う。

コミュニティ(合言葉)の設定
赤枠の「追加(D)」ボタンを押す。

　するとコミュニティー(合言葉)の入力画面が出てくる。

コミュニティー(合言葉)の入力画面
コニュニティーの権利は「読み取り、書き込み」にする。 コミュニティー名はZabbixサーバーに登録している物を使う。 今回は「 public 」なので「 public 」を入力する。

　設定は完了だ。

SNMPサービスの設定が終わった

　これでパソコンのCPU、メモリ、通信状況の監視が可能になる。


拠点間通信の監視開始

　Zabbixを導入したので、拠点間通信の状況が確認できるようになった。
　だが、営業所のルーターの監視だけだと問題があった。

　本社側の回線状況がわからへん

　だった。

本社側の網終端装置の状況が見えない問題
Zabbixを使って営業所のルーターの監視をはじめた。 だが、営業所のルーターの監視だけだと、本社側の網終端装置に混雑が発生しても 営業所のルーターとの通信が遅くなったりする。 そのため営業所から「回線が遅い」と連絡がきても 営業所側の回線の混雑に起因するのか、本社側の回線の混雑に起因するのか判定ができない。 だが本社側の網終端装置の混雑を特定する方法がわからなかった。

　そんな状況だったが、ソフトバンクにZabbixの話をすると
　ソフトバンクから

　本社側のPEは監視できませんか

　と言われた。

SmartVPNのPE(プライベート・エッジルーター)について
ソフトバンクのSmartVPNの場合、網終端装置を超えた所に それぞれの部署のPE(プライベート・エッジルーター)がある。 pingが通るというので導通確認、パケットの遅延の測定は可能だ。 本社PEまでの間にパケット損失や遅延が起こっていたら、本社側の網終端装置の混雑だとわかる。

　そこで本社PEの監視も始めた。


回線が遅い原因をとらえた

　ある日の事、複数の営業所から回線が遅いとの連絡が来た。
　早速、本社PEの状況をZabbixで確認した。

　すると一目瞭然だった。

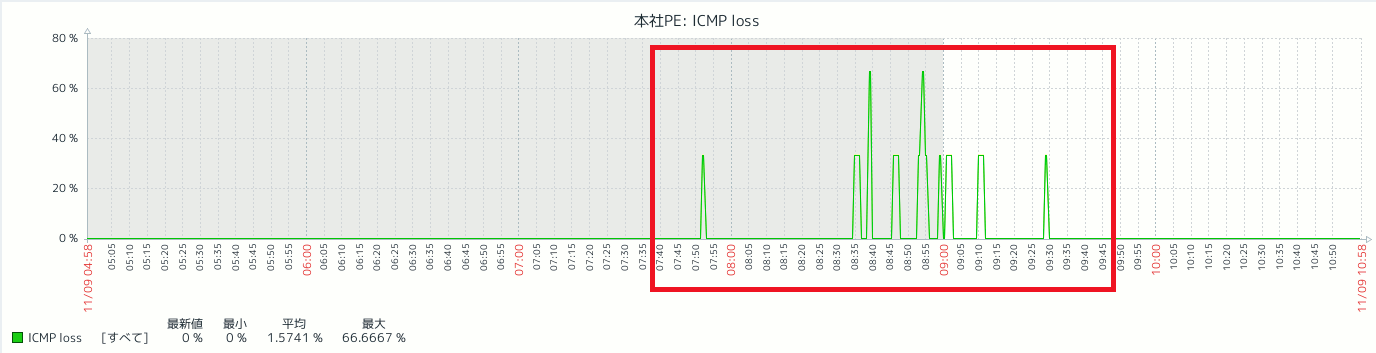

本社PEとの通信でのパケット損失状況
本社のZabbixからSmartVPN上にある本社PEまでの通信で、パケット損失が起こっている。

　そしてパケットの遅延を見る。

本社PEとの通信でのパケット遅延状況
普段から15ms以下なのだが、この時は最大で46.15msになっていた。

　Zabbixを使って本社側の網終端装置の混雑をとらえた瞬間

　だった。


　ソフトバンクの勧めで本社側の回線の契約変更を行った。

　PPPoEからIPoEへの切り替え

　なのだ。

　本社の回線をPPPoEからIPoEに切り替えた事で、本社側の網終端装置の混雑を考えなくて良くなった。

本社の回線をPPPoEからIPoEに切り替えた後
本社側の網終端装置の事を考えなくて良くなったため、営業所側の網終端装置の混雑が検出できる。

　意外な事がわかった。

　ほぼ全営業所で網終端装置の混雑が同時に発生している

　なのだ。

　そのため営業所の回線の切替も行う方向になった。
　現在、本社と1ヶ所の営業所の回線がPPPoEからIPoEへ切り替わった。
　今後は全ての営業所の回線の切替を行っていく予定だ。


最後に

　2004年に「ネットワーク監視ができたら良いなぁ」と思った事が
18年間の経過(放置?)した後、ようやく実現した。

　今だと営業所から「通信遅い」と言われたら、すぐにZabbixの監視画面を見て
状況がわかるため、その後の対応がしやすくなった。
